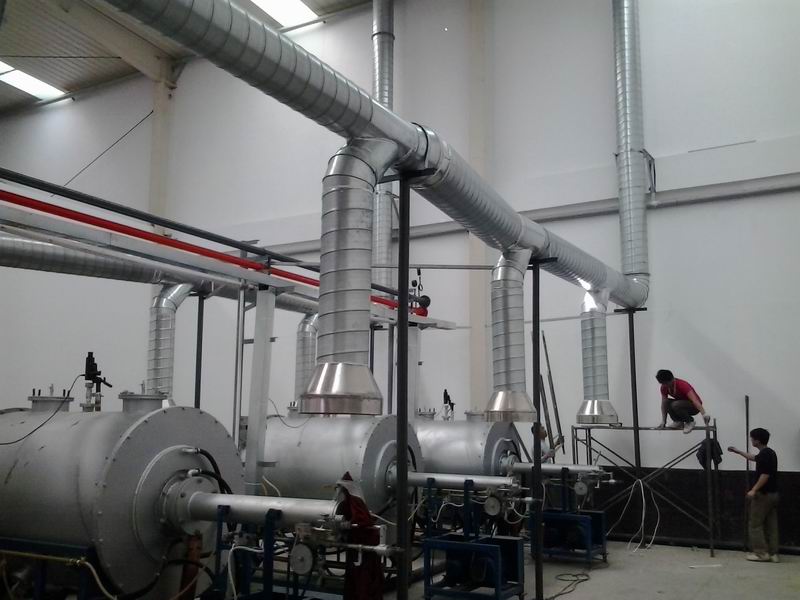

kltf/" >通風管道直徑設計計算步驟 | |
以假定流速法為例，其計算步驟和方法如下： 1．繪制通風或空調系統軸測圖，對各管段進行編號，標注長度和風量。 kltf/" >長沙通風管道長度一般按兩管件間中心線長度計算，不扣除管件(如三通，彎頭)本身的長度。 2．確定合理的空氣流速 kltf/" >湖南通風管道內的空氣流速對通風、空調系統的經濟性有較大的影響。流速高，風管斷面小，材料耗用少，建造費用�。坏窍到y(tǒng)的阻力大，動力消耗增大，運用費用增加。對除塵系統會增加設備和管道的摩損，對空調系統會增加噪聲。流速低，阻力小，動力消耗少；但是風管斷面大，材料和建造費用大，風管占用的空間也增大。對除塵系統流速過低會使粉塵沉積堵塞管道。因此，必須通過全面的技術經濟比較選定合理的流速。根據經驗總結，風管內的空氣流速可按表6-2-1、表6-2-2及表6-2-3確定。除塵器后風管內的流速可比表6-2-3中的數值適當減小。 | |
表6-2-1 一般通風系統中常用空氣流速（m/s） | |
表6-2-2 空調系統低速風管內的空氣流速 | |
表6-2-3 除塵風管的最小風速（m/s） | |
3．根據各kltf" >長沙風管加工的風量和選擇的流速，按式（6-2-1）計算各管段的斷面尺寸，并計算摩擦阻力和局部阻力。 確定風管斷面尺寸時，應采用規范統一規定的通風管道規格，以利于工業化加工制作。風管斷面尺寸確定后，應按管內實際流速計算阻力。阻力計算應從最不利環路（即阻力最大的環路）開始。 袋式除塵器和靜電除塵器后風管內的風量應把漏風量和反吹風量計入。在正常運行條件下，除塵器的漏風率應不大于5％。 4．并聯管路的阻力平衡調節 為了保證各送、排風點達到預期的風量，兩并聯支管的阻力必須保持平衡。對一般的通風系統，兩支管的阻力差應不超過15％，除塵系統應不超過10％。若超過上述規定，可采用下述方法調節其阻力平衡。 (1)調整支管管徑 這種方法是通過改變支管管徑改變支管的阻力，達到阻力平衡。調整后的管徑按下式計算： | |
(6-2-2) | |
式中 D′——調整后的管徑，mm； D ——原設計的管徑，mm； ΔP——原設計的支管阻力，Pa； ΔP′——要求達到的支管阻力，Pa。 應當指出，采用本方法時，不宜改變?nèi)ǖ闹Ч苤睆�，可在三通支管上先增設一節漸擴（縮）管，以免引起三通局部阻力的變化。 （2）增大風量 當兩支管的阻力相差不大時，例如在20%以內，可不改變支管管徑，將阻力小的那段支管的流量適當加大，達到阻力平衡。增大后的風量按下式計算： | |
（6-2-3） | |
式中 L′——調整后的支管風量，m3/h； L ——原設計的支管風量，m3/h。 采用本方法會引起后面干管內的流量相應增大，阻力也隨之增大；同時風機的風量和風壓也會相應增大。 （3）閥門調節 通過改變閥門開度，調節kltf/" >通風管道阻力，從理論上講是一種最簡單易行的方法。必須指出，對一個多支管的通風空調系統進行實際調試，是一項復雜的技術工作。必須進行反復的調整、測試才能完成，達到預期的流量分配。 5．計算系統的總阻力。 | |
全風壓：1700-800Pa 中的單位“Pa”是單位面積（平方米）上的壓力（牛頓），下面的問題你就可以自已計算了。
離心式鼓風機的工作原理
當電機轉動帶動風機葉輪旋轉時，葉輪中葉片之間的氣體也跟著旋轉，并在離心力的作用下甩出這些氣體，氣體流速增大，使氣體在流動中把動能轉換為靜壓能，然后隨著流體的增壓，使靜壓能又轉換為速度能，通過排氣口排出氣體，而在葉輪中間形成了一定的負壓，由于入口呈負壓，使外界氣體在大氣壓的作用下立即補入，在葉輪連續旋轉作用下不斷排出和補入氣體，從而達到連續鼓風的目的。
同等功率下，風壓和風量一般程反比。
同等功率下，風壓高，風量就會相對低，而風量大，風壓就會低些，這樣才能充分利用電機的功效率。
kltf" >株洲風管的長度完全根據需要來定，設計風管要考慮風機的風壓、流量，還要考慮送回風距離、沿程阻力等，風機前后的風管不一定很長，如果為了降低噪音，可加消聲器。
ν=Q/(r^2*3.14*3600)；D=√Q*4/(ν*3.14*3600)；
R=(λ/D)*(ν^2*γ/2g)；
P=RL。
Q-流量(h/m3)；ν-流速(m/s)；r-管道半徑；D-管道直徑；P-壓力(kg/m2)；R-沿程摩擦阻力(kg/m2)；L-管道長度；g-重力加速度=9.8。壓力可以換算成Pa，方法如下：
1帕=1/9.81(kg/m2)
當風機銘牌上所標注的壓力大于P的10%左右時，就是管道中空氣的運動距離。
你的風機多大靜壓啊？
現在假設一臺為5000m3/h軸流風機,常規的壓力250pa.
那么
1.管道的尺寸最長為25米.
2.管道的尺寸長25米,寬為600mm,高為300mm
3.風速為7.7m.
4.末端風量約為800m3/h（若選擇5個風口）
5.選擇風口數量看場地,五個多了點,選2-4個
